![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/0c5cf514-ec93-4b5c-a488-3e4a0087b30d_rw_3840.jpg?h=e5f566157e2bb89e705fb32b617e281f)
SITE LOCATION FOR PROJECT
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/c01a4261-500f-43de-85de-850a13556e28_rw_3840.jpg?h=dd422080b005bc5a54e5de33a4987d5a)

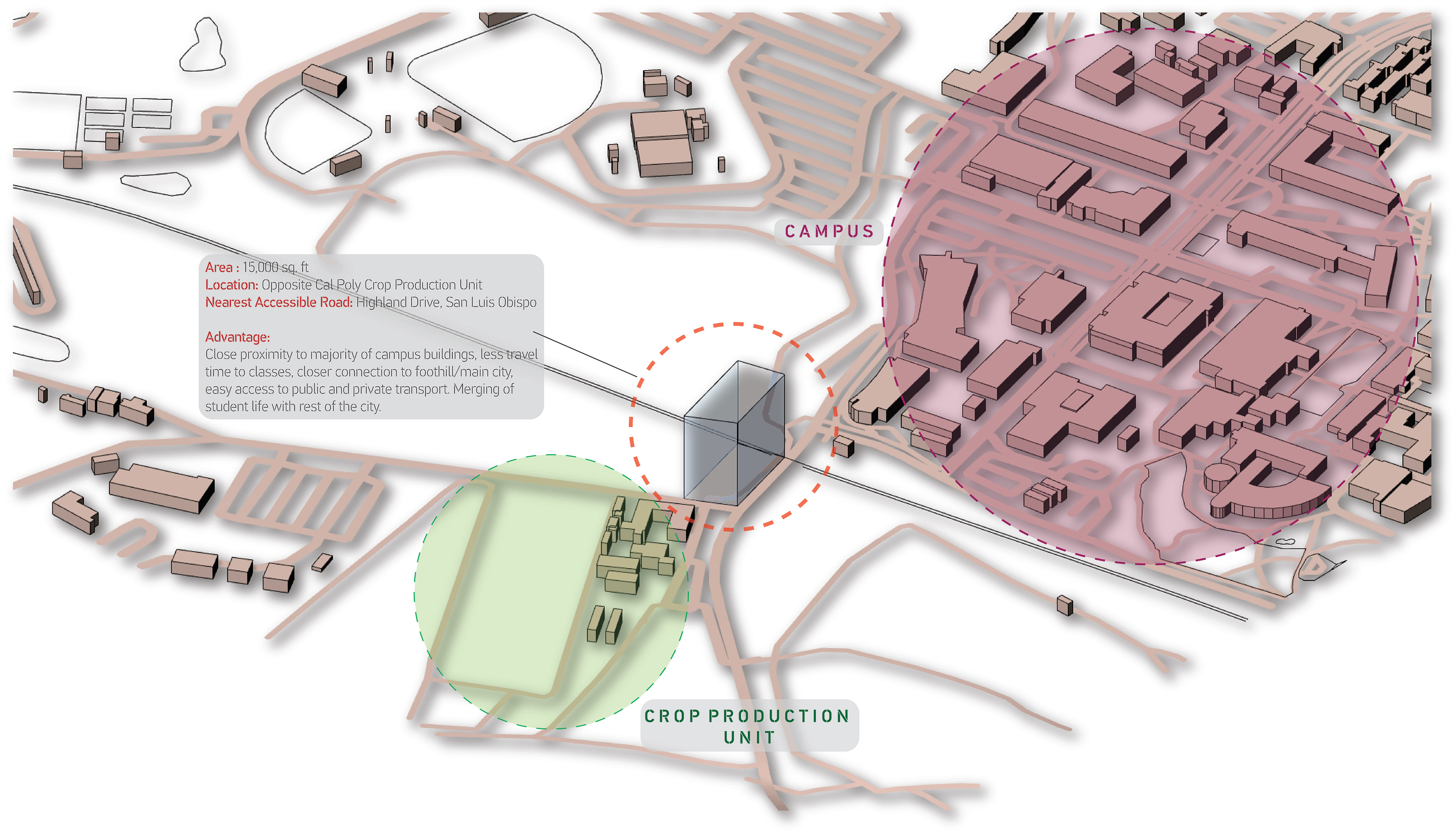

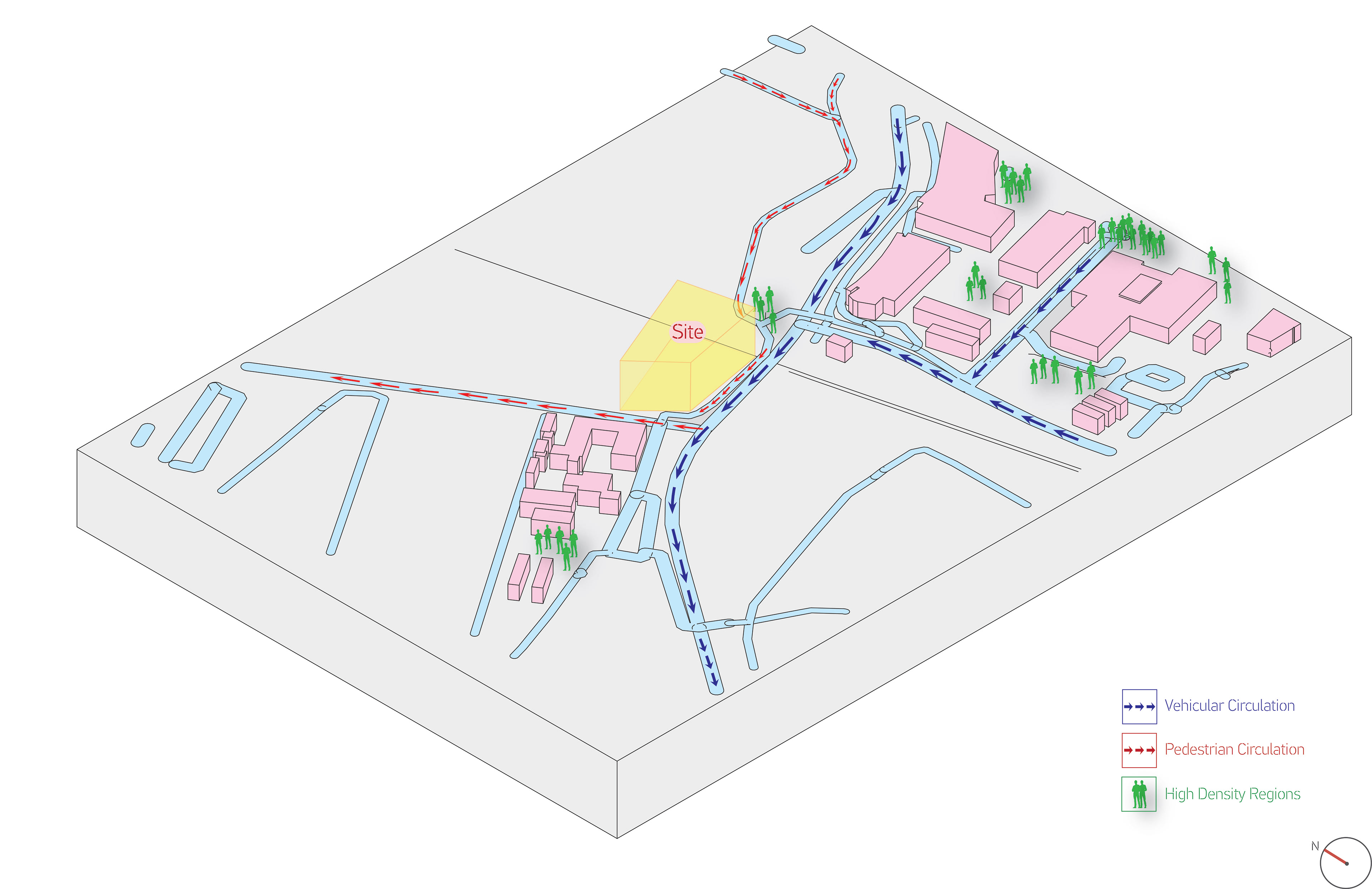

SITE: Circulation and Densities
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/e53fb3ad-f750-4994-b46a-1cc6e5848749_rw_3840.jpg?h=3b07339c35bb067b0d821f4d89d2a84d)

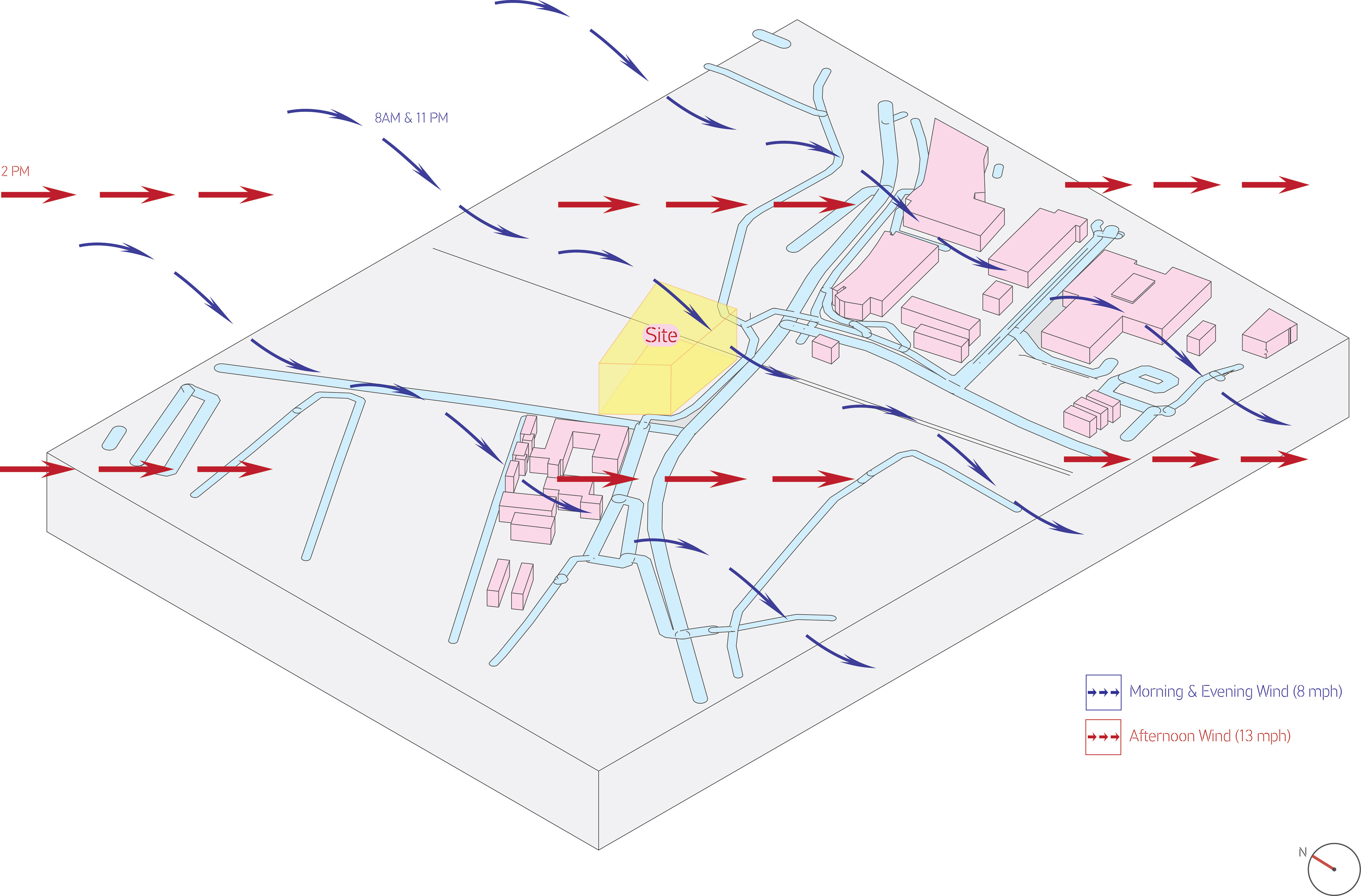

SITE: Wind Analysis
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/c511c64a-5111-4f34-be8a-9d1ab9ab2411_rw_3840.jpg?h=9e5a348d5ef589e440a00db3d3953a54)

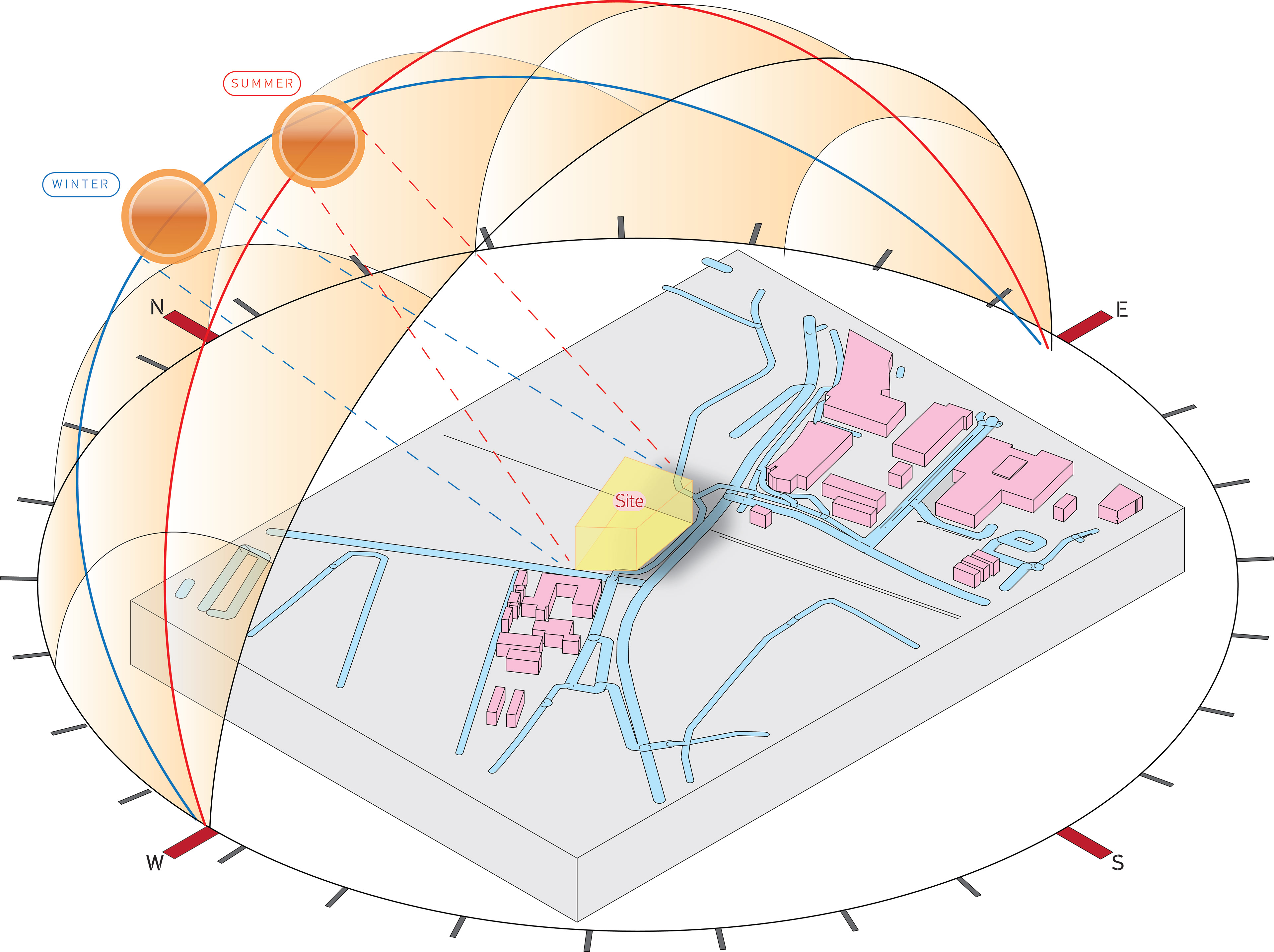

SITE: Sun Path
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/586aa909-e00d-480d-881e-97085f760828_rw_3840.jpg?h=ffff324b450ee65c762e93d1c530032e)

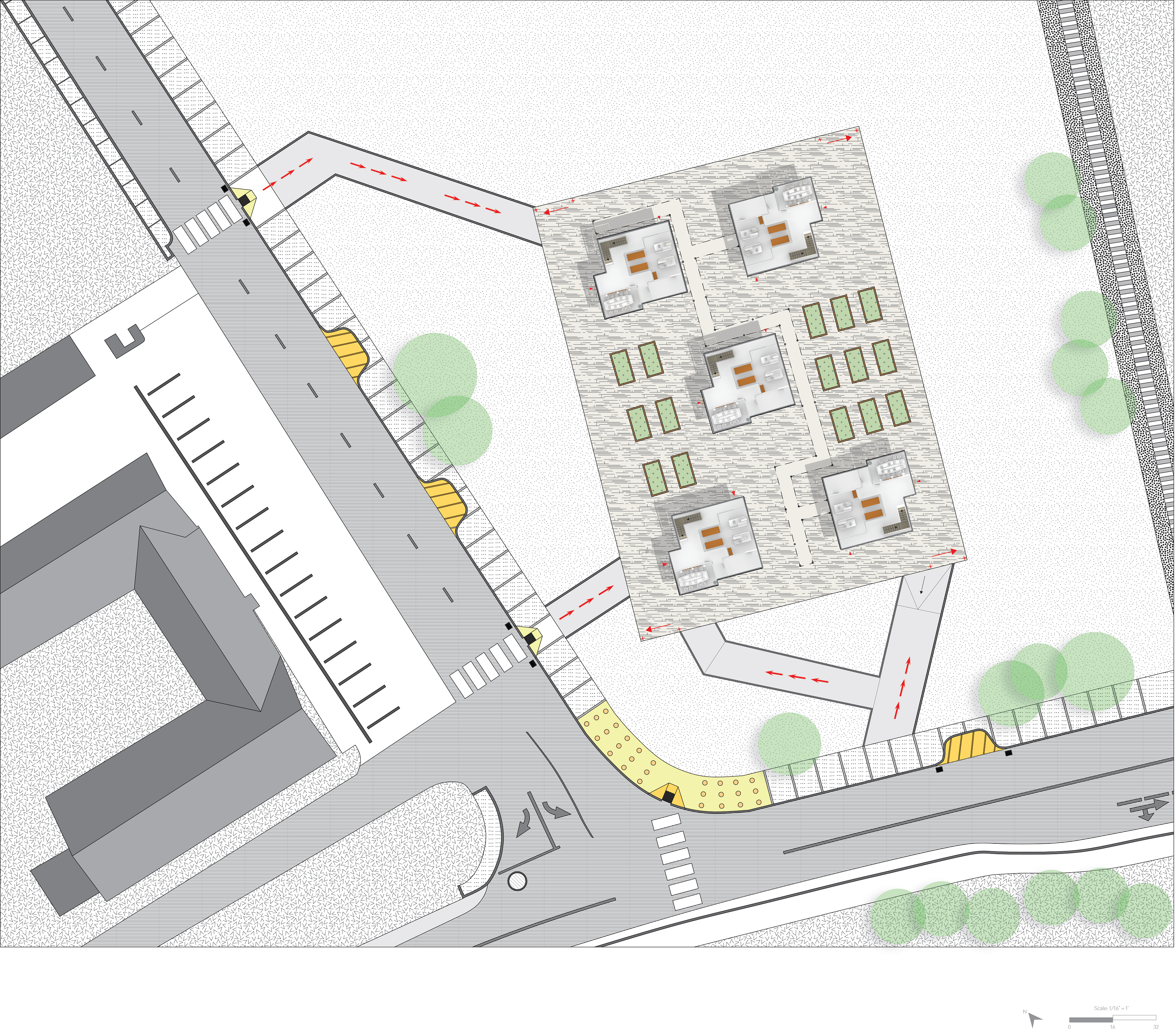

SITE PLAN WITH 1st FLOOR LAYOUT
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/0de6926d-c991-4fb3-be1c-295e8ce9182c_rw_3840.jpg?h=58ec97f66138b6a7bc4e10a7baebf15a)

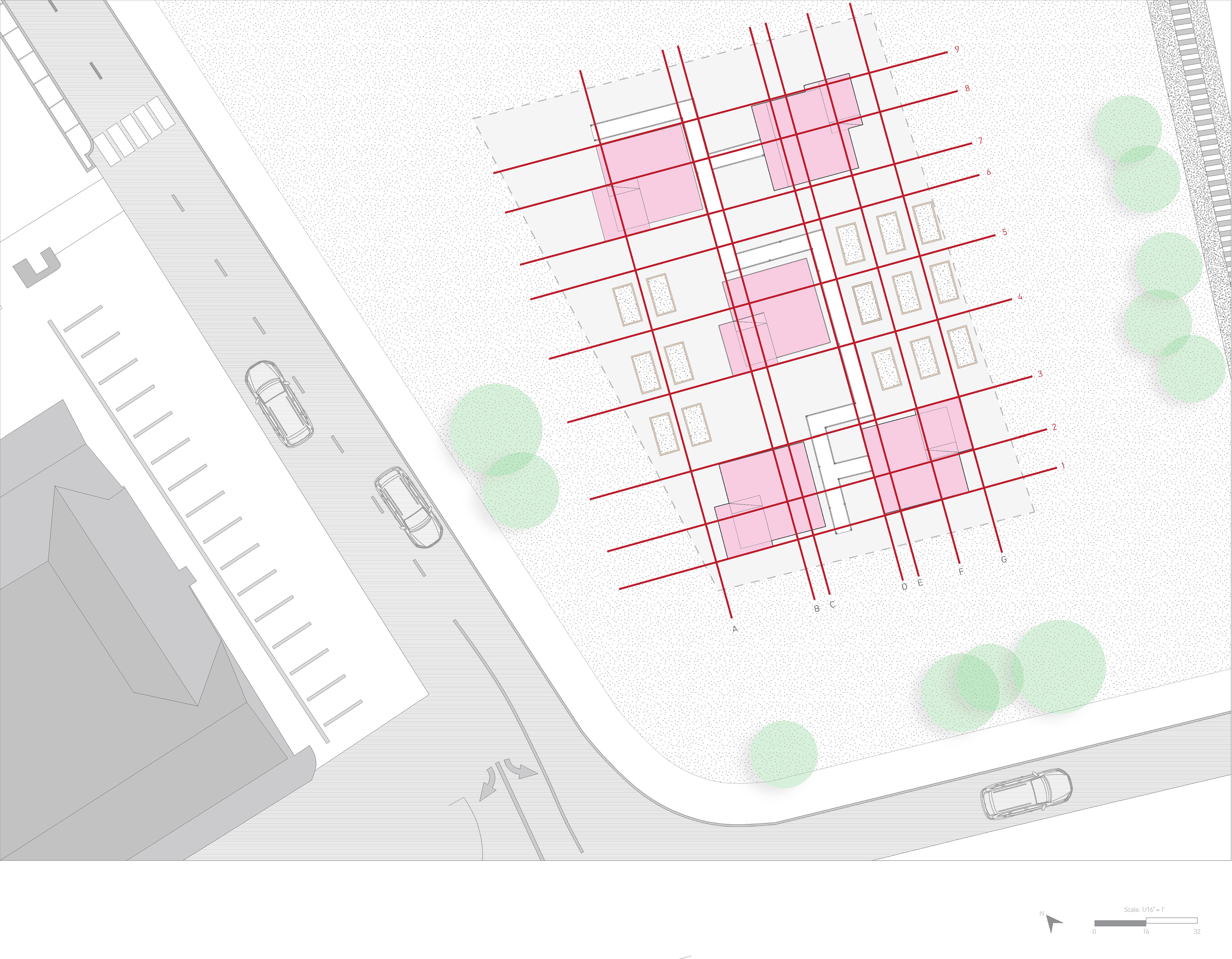

UNDERLYING GRID
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/792f53f5-23c0-4602-9ee4-7c47b645961e_rw_3840.jpg?h=4465a3137a387d1240b6bedbf94ec470)

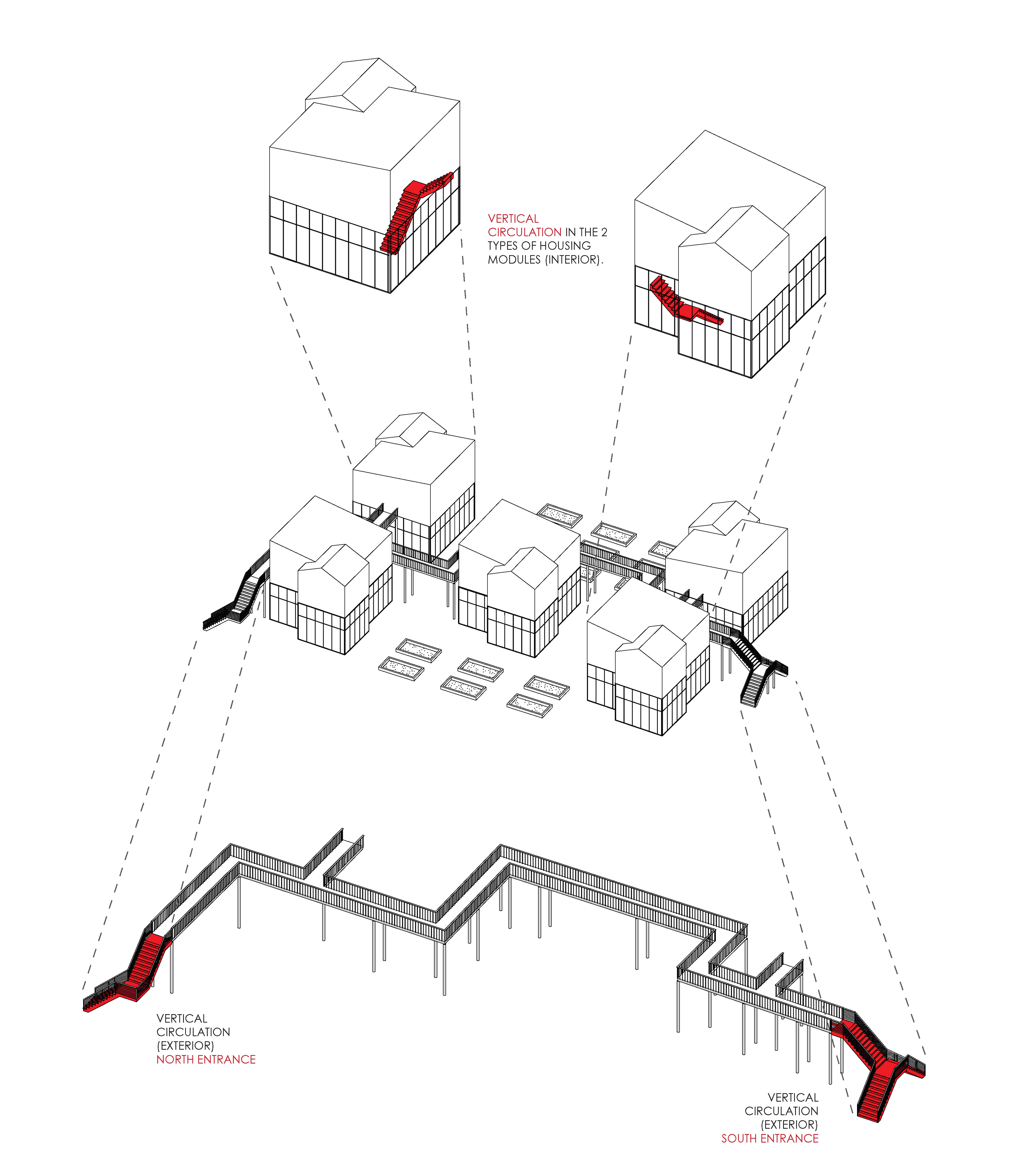

VERTICAL CIRCULATION
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/0c5fe91f-ff57-46e6-b0b5-6f3b454c305a_rw_3840.jpg?h=cfdcaa8f34516dfc805c4f1f864d8833)
WEST ELEVATION
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/f52fba4b-3e74-4d97-8444-752c0711200d_rw_1200.png?h=121d79ce458a776e5513f5a64dfb0030)

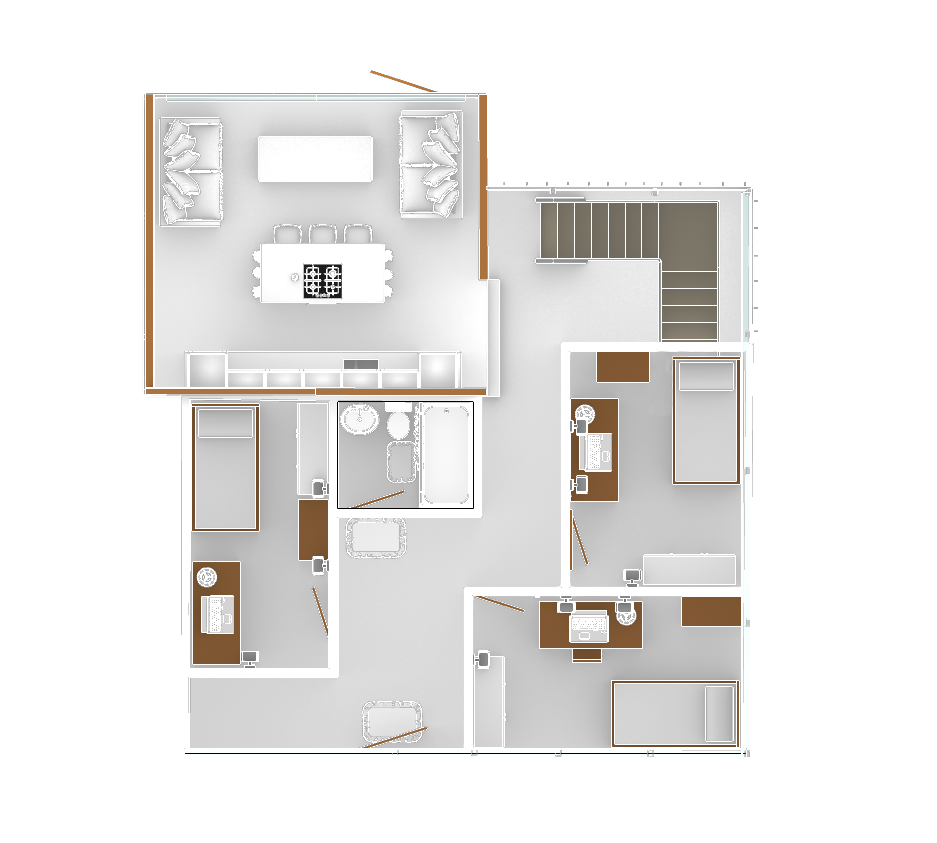

![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/1d48c792-074b-4d1c-a811-9f37f85a94d9_rw_1200.png?h=8d4fb0dc8d69ad3b5f5cc587c1e46a50)
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/d0b07f9e-a0ac-4a27-8b1c-826b0dfd6249_rw_3840.jpg?h=f96c0d43214657ff91f783341e6e954c)

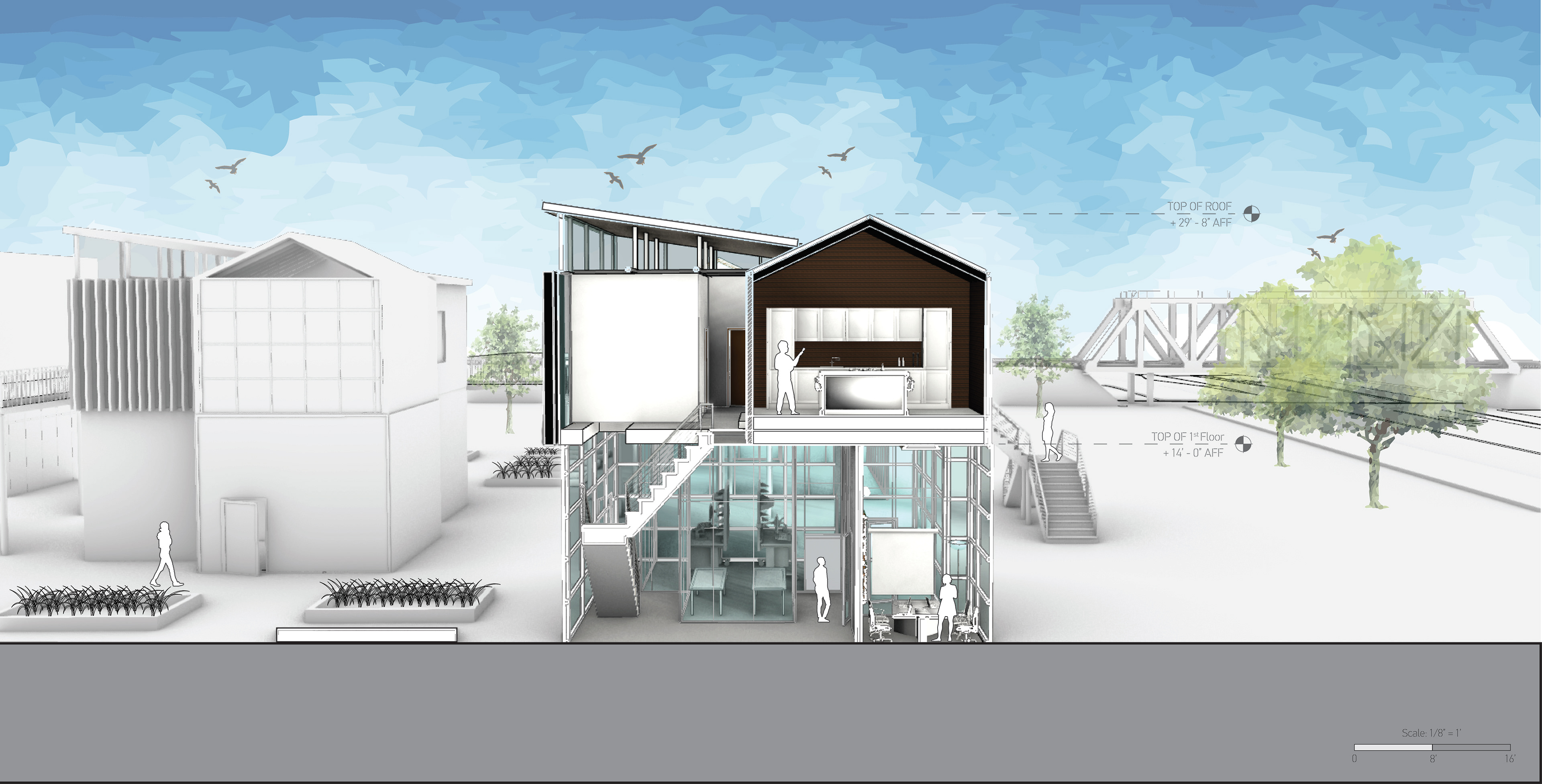

LONGITUDINAL PERSPECTIVE SECTION
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/7ab6563a-a94f-47cb-928e-2bebbd11b2d7_rw_3840.jpg?h=9aae570217372a8a04c20ba9ecc4c999)

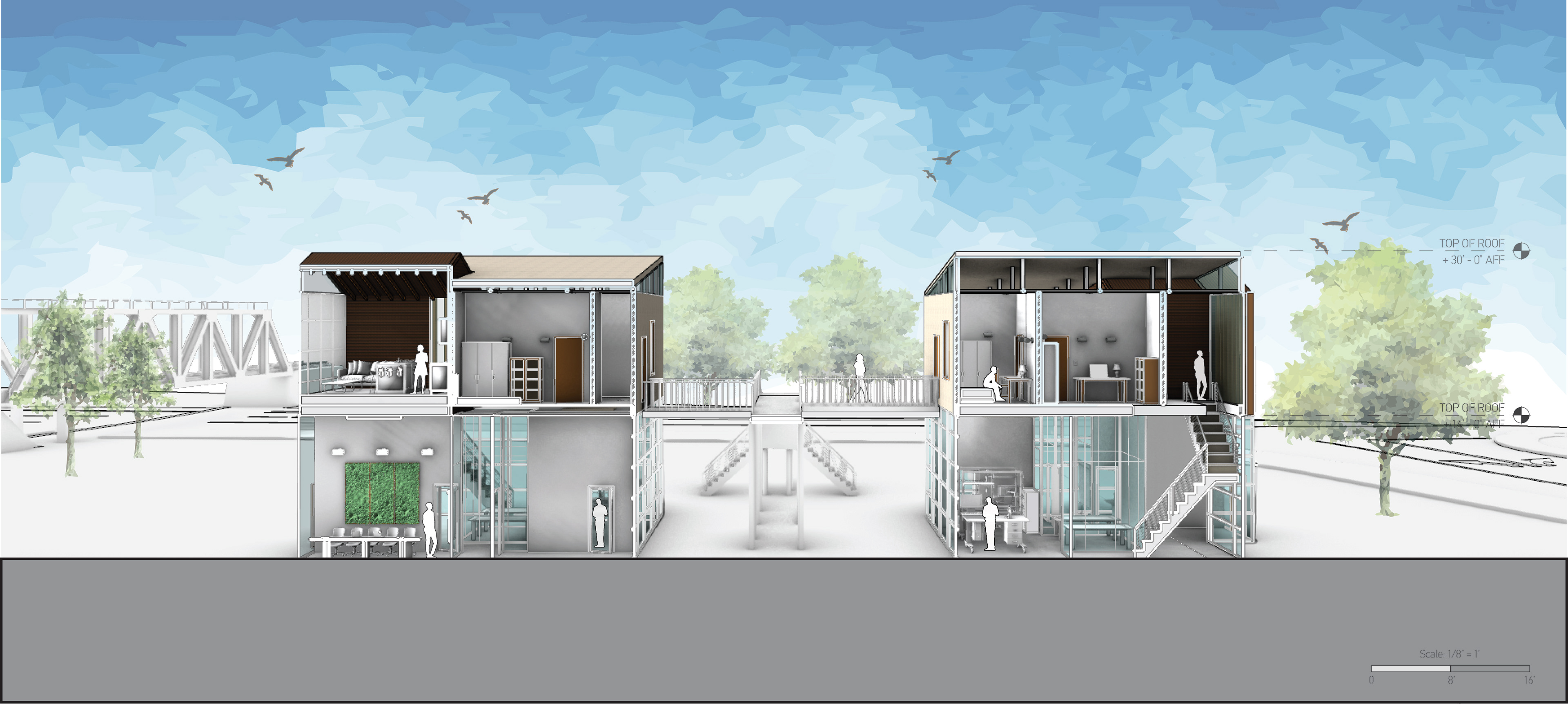

TRANSVERSE PERSPECTIVE SECTION
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/22c9e78b-2ac9-419a-8e97-dbdd82b8f68b_rw_3840.jpg?h=2bb08548f1400b7680e999f966cbdffe)

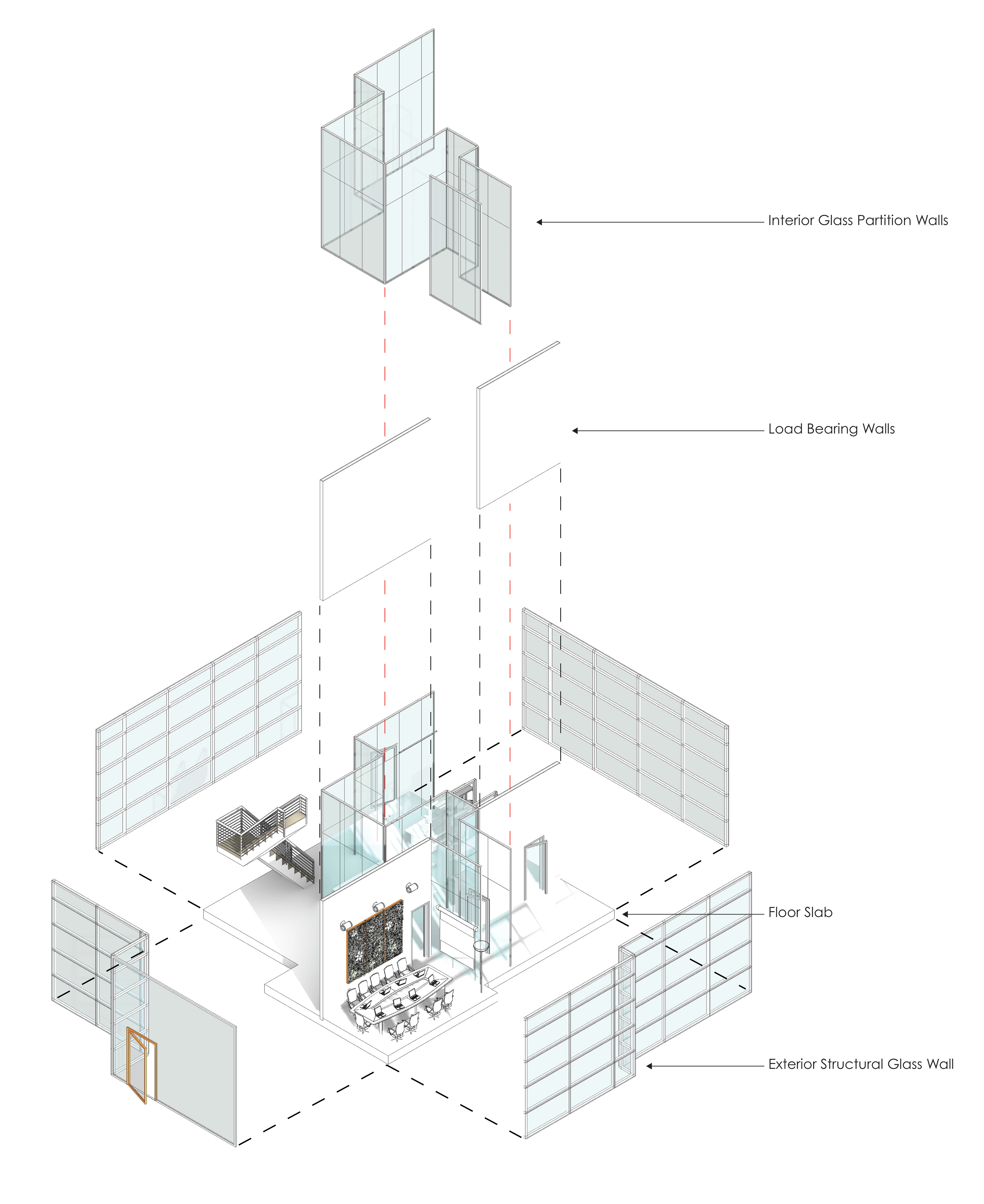

FLOOR-1 STRUCTURAL BREAKDOWN
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/c9a850e3-d6db-4c8e-ab45-5068d38a0fe2_rw_3840.jpg?h=4407d4228e52b69f214741ab92a0eb8d)

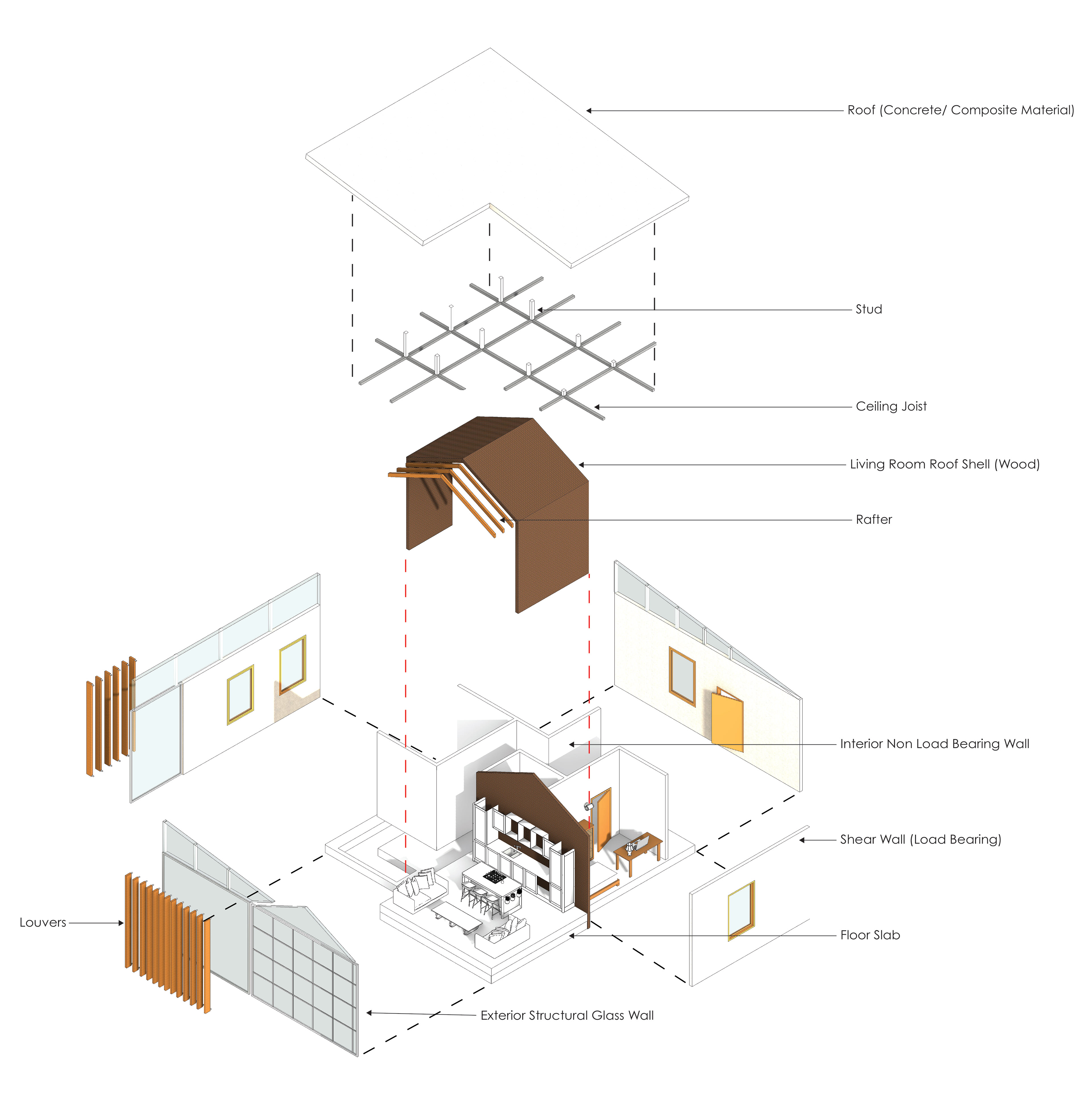

FLOOR-2 STRUCTURAL BREAKDOWN
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/e14c14f0-6872-4399-9f39-c900492add87_rw_3840.jpg?h=5bed0ebda46e23d1bcd57b52b51032b6)
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/470dceb0-41ae-46f1-a341-5fc56f6f8bd9_rw_3840.jpg?h=d2cd7ec9e06facd22f176df9a9f30ec3)

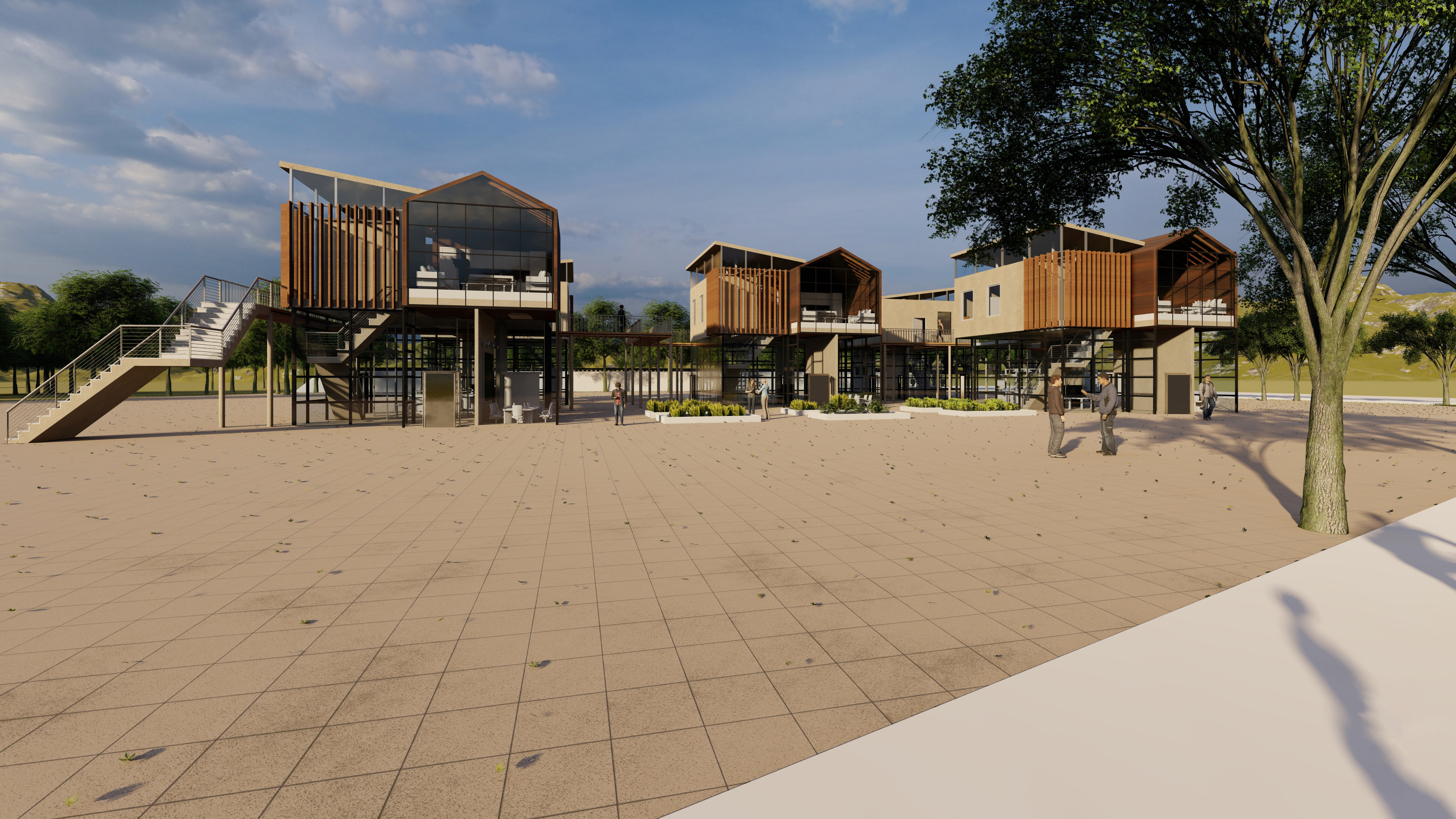

EXTERIOR RENDERS
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/3c99fa4e-f766-4b97-8076-535f2229da8c_rw_3840.jpg?h=2c4cf637e961f4623de2abc089d70735)
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/1bc0ba8d-aaf1-4552-aa22-f3e2653fb2fc_rw_3840.jpg?h=a8964f8b0d1ef00bad3666e81d96058a)
![](https://cdn.myportfolio.com/b566d54a-cb55-4f5e-b994-2d9746eb1d04/826848f8-a297-49e0-9baf-c04cb237b9d3_rw_3840.jpg?h=d7260f499875d3c3bfe974a9e90a8d4f)

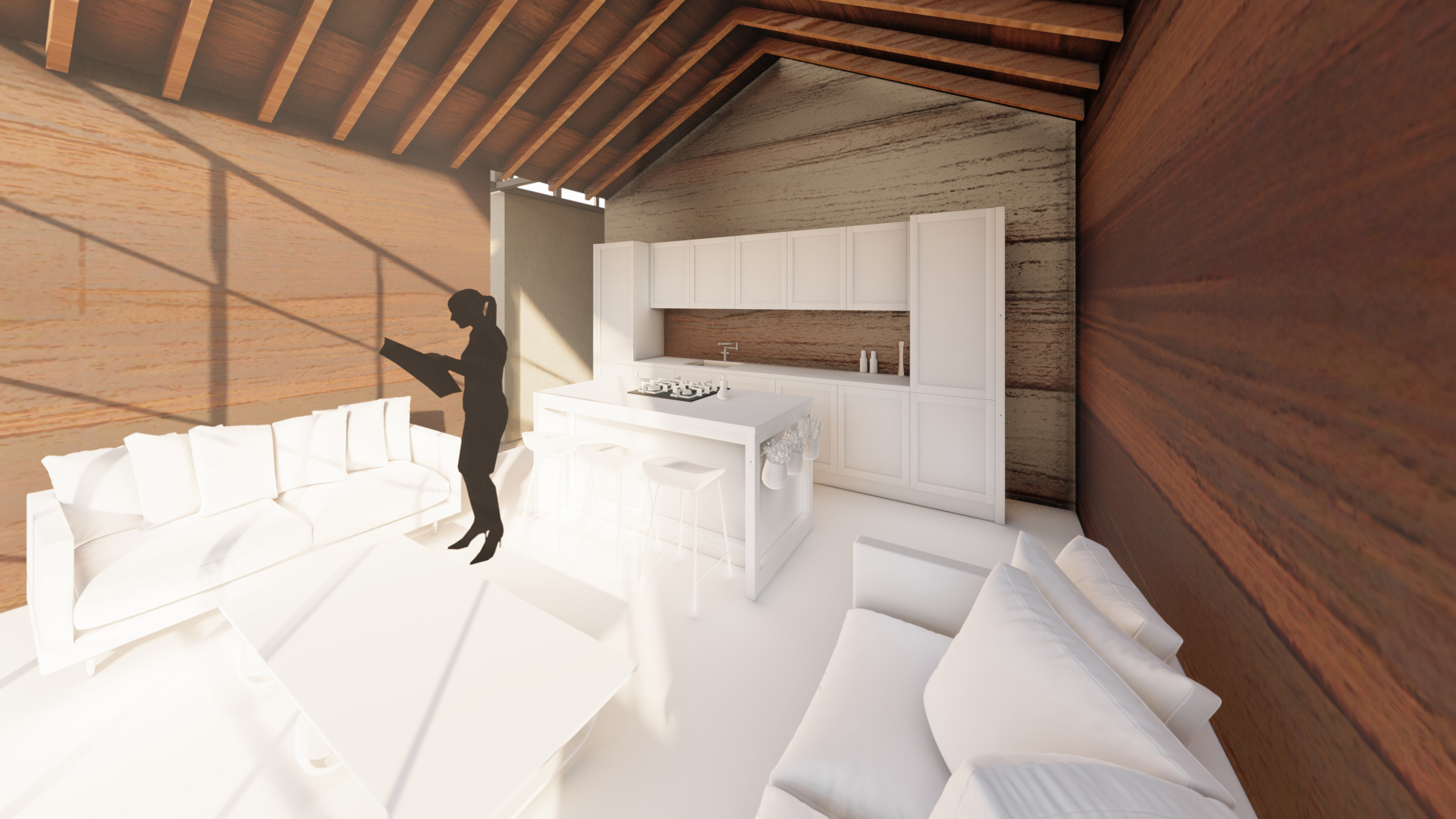

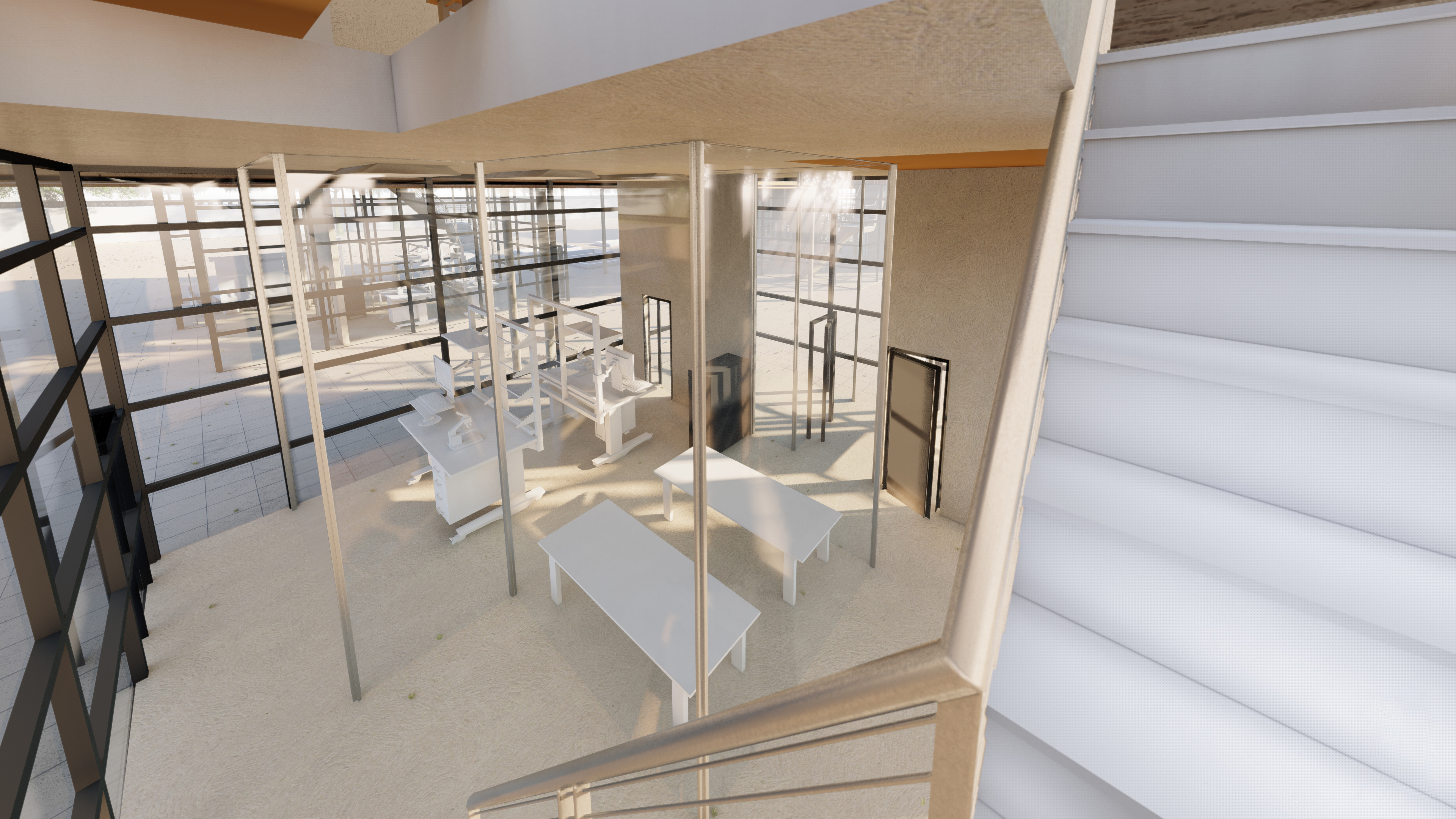

INTERIOR RENDERS
